Tous Les Câbles Technoresearch
CÂBLES POUR TR4 VCM
Câble HD TR4 2021 (Référence TR4C007)
- Utilisé pour se connecter aux motos Harley-Davidson® 2021 avec dispositif TR4.
Câble HD TR4 à 4 broches (référence TR4C001-XX)
– Utilisé pour se connecter aux motos J1850 4 PIN avec VCM.

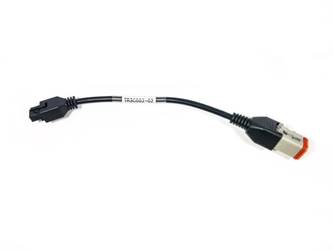

Câble HD TR4 6 broches (Référence TR4C002-XX)
– Utilisé pour se connecter aux motos CAN bus 6 PIN avec VCM.
Câble d'extension TR4 (Référence TR4B001-XX)
– Utilisé comme câble d'extension reliant le câble 4/6 PIN au VCM TR4.
Câble en Y TR4 (Référence TR4010)
– Le câble combine l'ancien (4 PIN) et le plus récent (6 PIN) styles de port de données pour moins d'usure sur votre VCM-TR4.
Câble TR4 OBD Victory/Indian (Référence TR4C005-XX)
– Câble de diagnostic avant 2007 pour VCM.
Câble TR4 Victory/Indien (Référence TR4C006-XX)
– Câble de diagnostic post 2007 pour VCM.
Câble de sécurité (TR3/TR4)
– Utilisé pour extraire le code PIN à 5 chiffres d'un système de sécurité TSSM/BCM sur les motos bus CAN 6 PIN uniquement.
CÂBLES POUR TR3 VCM
Câble HD TR4 2021 (Référence TR4C007)
- Utilisé pour se connecter aux motos Harley-Davidson® 2021 avec dispositif TR4.
Câble HD TR3 à 4 broches (référence TR3C001-XX)
– Utilisé pour se connecter aux motos J1850 4 PIN avec VCM.
Câble TR3 6 broches HD (référence TR3C002-XX)
– Utilisé pour se connecter aux motos CAN bus 6 PIN avec VCM.
Câble d'extension TR3 (référence TR3B001-XX)
– Utilisé comme câble d'extension reliant le câble 4/6 PIN au VCM.
Câble principal TR3 (référence TR3A001-XX)
– Utilisé pour les anciens modèles TR3 pour se connecter du VCM au câble 4/6 PIN.
Câble TR3 OBD Victory/Indian (Référence TR3C006-XX)
– Câble de diagnostic avant 2007 pour VCM.
Câble TR3 Victory/Indien (Référence TR3C005-XX)
– Câble de diagnostic post 2007 pour VCM.
CÂBLES POUR TRO2
Câble adaptateur TRo2 avec offre de batterie
– Utilisé comme adaptateur avec offre de batterie pour le TRo2 pour pouvoir brancher et alimenter le TRo2 avec les deux VCM TR3/TR4.
Système de capteur TRo2
- Ce kit d'interface de capteur d'oxygène à large bande est essentiel pour quiconque cherche à obtenir des données robustes et précises pour régler une moto. Le TRO2 est un système de mesure du rapport air/carburant à double canal qui a été conçu pour être utilisé avec un système d'enregistrement de données (un dynamomètre) ou notre fonction Mobile Dyno.
